電磁流量計的安裝規格尺寸
點擊次數：3492 發布時間：2022-04-13 09:34:08
電磁流量計各種口徑的尺寸大小，因為根據不同的口徑對應的尺寸也不一樣，那么**我們就給大家整理了一下：
外形和安裝尺寸
注：除準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。
1 轉換器的結構和外形尺寸(詳見轉換器部分)

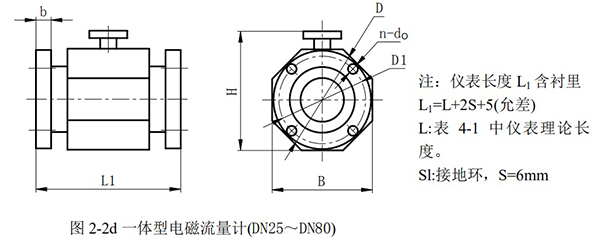

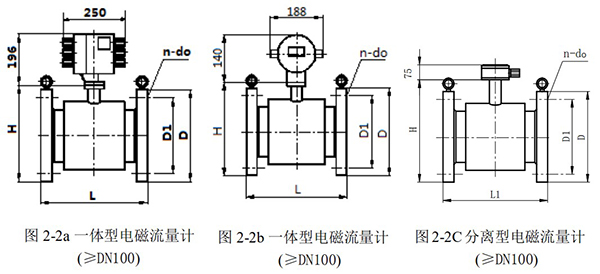

2 電磁流量計（含傳感器）外形及連接尺寸

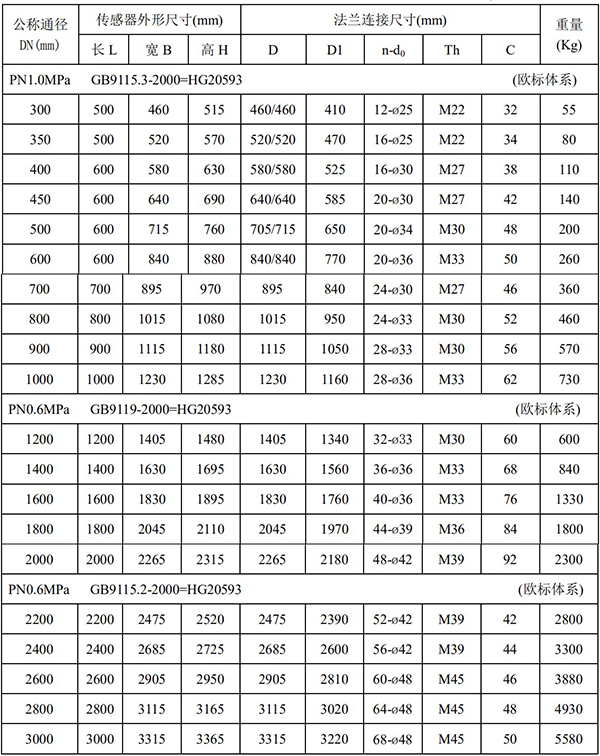

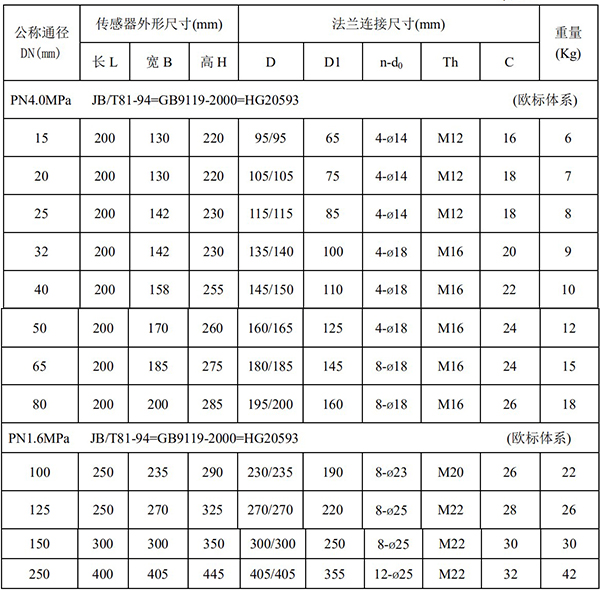

常用規格電磁流量計外形尺寸和法蘭連接尺寸
